本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音并网发发电空气能热泵机组配电装置箱的能力： 1、合理合法的划分电。 2、利于对控制电路的升降方法。 3、有较高的安全性防范高等级，能最直观的提示电路系统的导通状况。

项目名称：656KW柴油发动机发电厂冷水机组单机配电箱主要元件明细清单
配电设备箱核心pcb板通知单
序号顺序	名字大全	型号查询的规格	单位名称	总量	制造厂家
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发电机机组马达组设定器	HGM6110	只	1	众智
3	发同步电机组机转数把控好器	C2002	只	1	孚创
4	直流电主机电源传感器	DC24V	只	1	众智
5	大型后面继家用电器	HH54P    DC24V	只	2	正泰
6	中小型前面继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

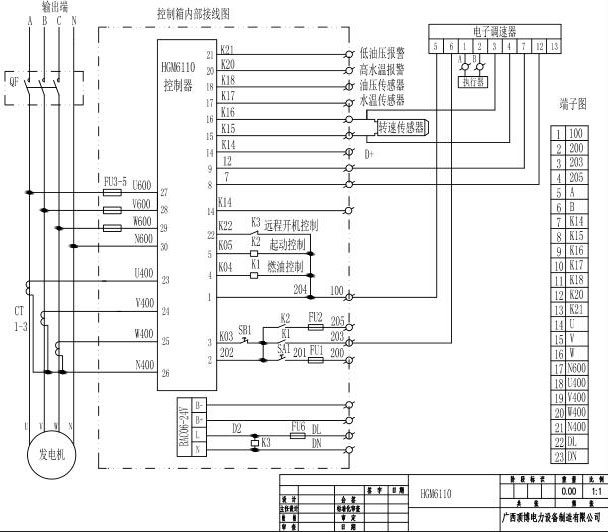

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hfyrgd.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
